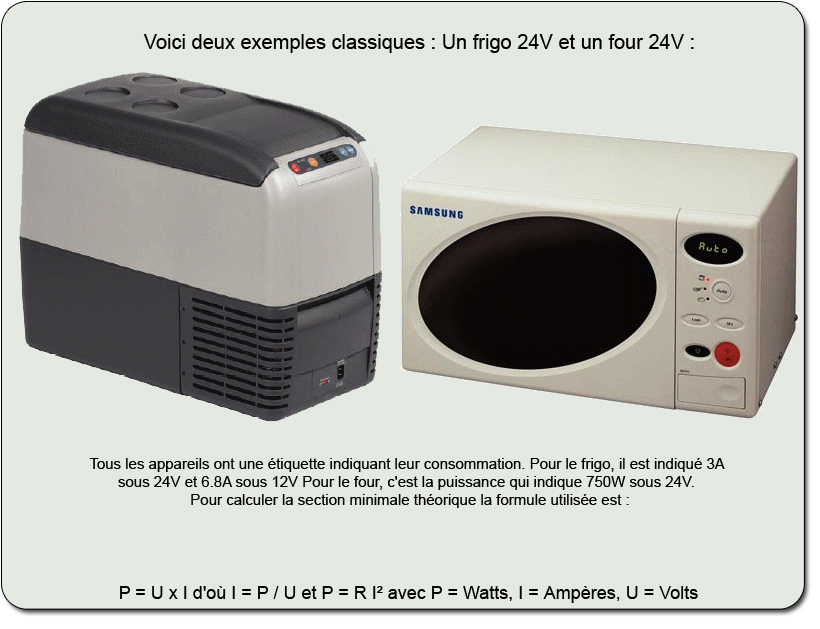

Saisissez la valeur en Watts et la valeur en Volts. Cliquez sur "Calculer" pour obtenir la consommation en Ampères. Dans notre test, la puissance du four est 750 Watts sous 24 V. Ce qui nous donne 31.25 Ampères.

  WATTS  VOLTS AMPERES






Saisissez dans le champ "AMPERES" la valeur en ampères que vous avez trouvée avec le calcul ci-dessus. Cliquez sur "Calculer" pour obtenir  le résultat en mm² de la section minimale théorique. Nous avons donc 31.25 Ampères pour le four et 3 A pour le frigo ce qui nous donne 12.5 mm² et 1.2 mm² (pour notre calcul, la section choisie est de 1mm² pour 2.5 Ampères)

   AMPERES
SECTION de mm²





En conclusion, pour alimenter le frigo, un fil de 1.5 mm² serait nécessaire. Un fil de 2 mm² sera chosi pour plus de tranquillité. Pour le four, un fil
de 12 mm² serait idéal pour un fonctionnement optimal mais dans la pratique nous allons choisir un fil de 5 mm² au vu des petites longueurs de
fil, du temps d'utilisation du four et pour des raisons économiques. Enfin, pour être complet, un dernier calcul permet de connaître la longueur
maximale pour ne pas dépasser un pourcentage de chute de tension déterminé. Dans notre exemple : 24 Volts ; 31.25 Ampères, Section de 5 mm² et 2% de perte

RESULTAT : Si le cable d'alimentation est inférieur à 2 mètres, les pertes de tension seront inférieures à 2 %.


  VOLTS       AMPERES    mm²    % pertes tension METRES








Ces différents calculs vous permettent d'avoir une idée des sections de fil à utiliser pour un bon fonctionnement des appareils



Ci-dessous, un dernier calcul pour connaître la section d'un fil à partir de son diamètre :

Section de
mm²
Diametre de
mm
Circonference de
mm
